Verificarea ecuatiei lui Bernoulli – Masurarea cu un senzor de presiune si CASSY

Verificarea ecuatiei lui Bernoulli – Masurarea cu un senzor de presiune si CASSY

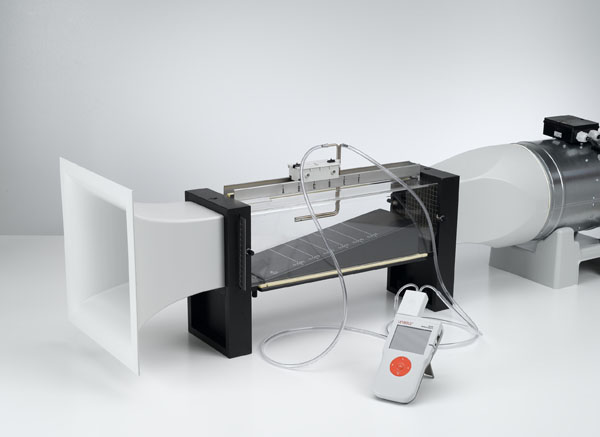

In acest experiment, se utilizeaza un senzor de presiune si sistemul CASSY pentru a masura presiunea totala si presiunea statica in diferite pozitii ale tunelului de vant, pe masura ce aria sa transversala este modificata. Aerul va fi directionat prin tunelul de vant, care este ingustat gradual de la o sectiune transversala initiala de 0,020m² la 0,015m². Masuratorile vor fi realizate pentru presiunea totala si statica in mai multe pozitii pentru a evalua cum variaza acestea odata cu modificarea sectiunii transversale.

Obiectivele experimentului includ:

Verificarea cresterii presiunii dinamice in sectiunile transversale reduse: Se va investiga daca presiunea dinamica creste pe masura ce aria sectiunii transversale a tunelului de vant este redusa.

Verificarea cresterii vitezei de curgere in sectiunile transversale reduse: Se va urmari daca viteza aerului creste pe masura ce sectiunea transversala a tunelului de vant devine mai mica.

Verificarea faptului ca debitul volumetric si presiunea totala raman constante: Se va analiza daca volumul total de aer si presiunea raman neschimbate in ciuda modificarii sectiunii transversale.

Masuratorile efectuate vor urmari ecuatia continuitatii, care indica ca produsul dintre aria sectiunii transversale si viteza fluidului este constant. Astfel, se va evalua si valida aceasta relatie pe masura ce aria tunelului de vant se modifica. Utilizarea unui senzor de presiune si a sistemului CASSY va permite inregistrarea precisa a presiunilor si va oferi date exacte pentru analiza comportamentului fluidelor in conditii variate de sectiune transversala.
