Tranzistorul ca generator de functii

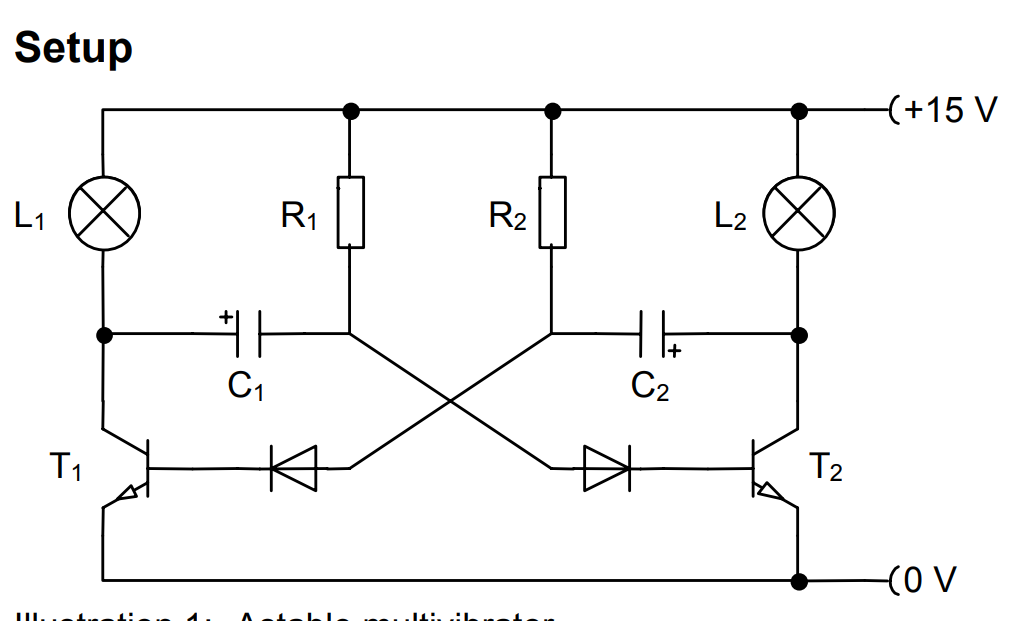

In experimentul Tranzistorul ca generator de functii se construieste un astabil multivibrator din doua tranzistoare bipolare, iar se investigheaza influentele componentelor asupra frecventei si ciclului de functionare al vibratiilor.

Obiectivele experimentului:

• Construirea si invatarea despre un astabil multivibrator
• Stabilirea timpilor circuitului prin modificarea rezistoarelor si condensatoarelor
• Observarea unui semnal dreptunghiular cu un osciloscop si determinarea timpilor de circuit si a ciclului de functionare

Informatii de baza:

Generatoarele de functii sunt dispozitive care produc oscilatii electrice de diferite progresii temporale (functii), in special un semnal dreptunghiular. Circuitul electronic de baza este un astabil multivibrator. Acesta este compus in principal din doua tranzistoare, care sunt alternativ dezactivate si conectate, astfel incat sa apara o cadere de tensiune sau nicio cadere de tensiune pe calea respectiva colector-emitor. Circuitul are doua stari care raman stabile pentru o perioada de timp pana cand circuitul revine la cealalta stare. Lungimile de timp ale acestor stari sunt determinate de rezistoarele si condensatoarele utilizate. Astfel, poate fi generat un semnal dreptunghiular simetric sau asimetric cu diferite timpuri de comutare.

In aceste experimente, becurile indica starile. Prin varierea rezistoarelor si condensatoarelor, se observa influenta acestora asupra timpilor de comutare sau a frecventei de oscilatie. Un osciloscop este utilizat pentru a determina timpii de comutare (timpul de pornire).
