Tranzistorul ca amplificator

Tranzistorul ca amplificator

In experimentul Tranzistorul ca amplificator se investigheaza un tranzistor bipolar in configuratia emitator comun. Se abordeaza reglarea punctului de functionare si dependenta amplificarii de rezistenta emitorului.

Obiectivele experimentului

• Intelegerea emitatorului comun ca un circuit de baza important al tranzistorului pentru amplificarea tensiunii
• Stabilirea punctului de functionare al circuitului amplificator
• Masurarea tensiunilor de intrare si de iesire folosind un osciloscop si determinarea amplificarii

Informatii de baza

Emitatorul comun este folosit in cea mai mare parte a amplificatoarelor cu tranzistori. Semnalul de intrare este aplicat pe baza, iar semnalul de iesire merge catre colector.

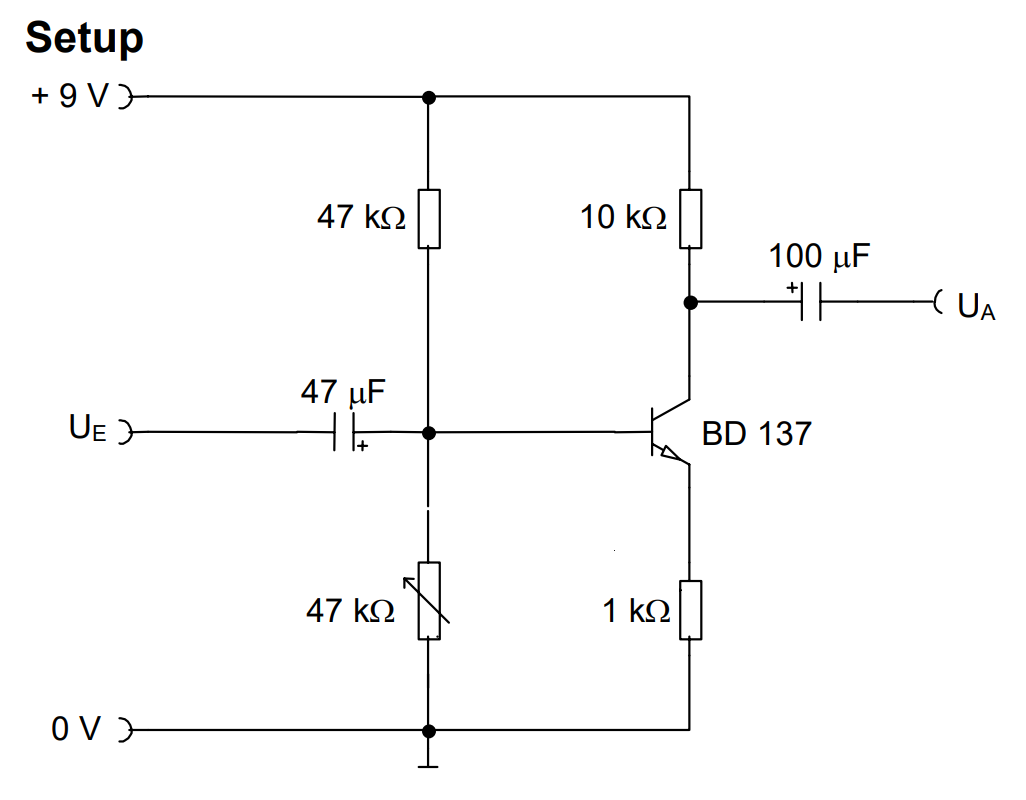

In primul rand, punctul de functionare este stabilit de tensiunea curentului continuu aplicat si divizorul de tensiune la baza tranzistorului. Setarile corecte produc un semnal de intrare amplificat, fara distorsiuni.

In acest experiment, punctul de functionare este stabilit cu un semnal sinusoidal care depaseste amplificatorul. Tensiunea continua este setata cu divizorul de tensiune aplicat la baza, astfel incat semnalul de iesire sa fie taiat simetric. Daca setarea punctului de functionare este optima, atunci tensiunea de iesire corespunde la jumatate din tensiunea de operare.

Amplitudinea totala este apoi masurata pentru fiecare dintre tensiunile de intrare si de iesire. Amplificarea este calculata pe baza acestor masuratori si comparata cu raportul dintre rezistenta emitorului si a colectorului.
