Masurarea intensitatii campului electric in interiorul unui condensator cu placi

Masurarea intensitatii campului electric intr-un condensator cu placi

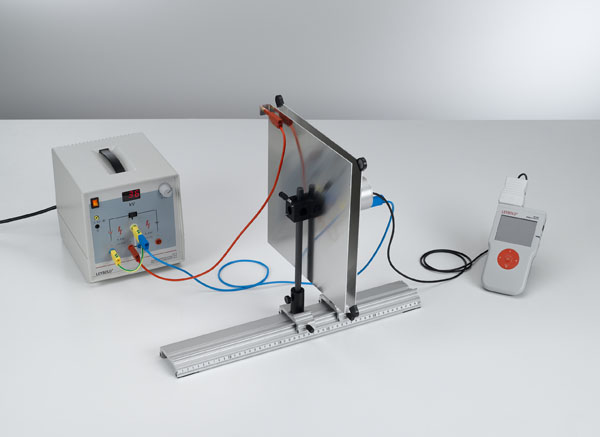

In experimentul Masurarea intensitatii campului electric intr-un condensator cu placi, se determina dependenta intre intensitatea campului electric E si tensiunea aplicata U, precum si intre aceasta si distanta d intre placi. Initial, mentinand distanta constanta intre placi, se variaza valoarea tensiunii aplicate U si se masoara intensitatea campului electric. Apoi, tensiunea U este mentinuta constant, iar dependenta dintre intensitatea campului electric E si distanta d dintre placi este determinata.

Obiectivele experimentului includ:

Determinarea intensitatii campului electric E intr-un capacitor cu placi ca functie de tensiunea aplicata U.

Determinarea intensitatii campului electric E intr-un capacitor cu placi ca functie de distanta dintre placi d.

Principiile experimentului se bazeaza pe conceptul de baza al unui capacitor cu placi. Daca distanta dintre placi este mai mica decat dimensiunile placilor, intensitatea campului electric E intre placi poate fi considerata omogena. Aceasta este cauzata de sarcinile +Q si -Q care sunt create prin aplicarea unei tensiuni U pe placi (vezi figura 1). Intensitatea campului electric este mai mare cu cat densitatea de sarcina de pe suprafata Q/A este mai mare, adica cu cat mai multe sarcini sunt prezente pe placi sau cu cat mai mica este aria A a placilor. De asemenea, depinde de constanta dielectrica εr a materialului dintre placi. Constanta dielectrica εr descrie cresterea capacitatii C = Q/U a capacitorului cu placi in raport cu valoarea in vid.

Importanta experimentului:
Aceasta investigatie este cruciala pentru studentii in fizica si inginerie, oferindu-le o baza solida pentru intelegerea si aplicarea conceptelor de camp electric si capacitate. Intelegerea acestor principii este esentiala pentru designul si analiza circuitelor electrice, precum si pentru dezvoltarea tehnologiilor avansate, inclusiv memorii si senzori.

Concluzii:
Prin acest experiment, participantii castiga o intelegere detaliata si practica a modului in care intensitatea campului electric este influentata de tensiunea aplicata si de distanta dintre placi intr-un condensator. Acesta demonstreaza, de asemenea, rolul materialului dielectric in modificarea proprietatilor campului electric, oferind o perspectiva valoroasa pentru aplicatiile practice ale acestor concepte.
