Masurarea intensitatii campului electric al unei sfere Incarcate In fata unei placi conductoare (Incarcare de imagine)

Masurarea intensitatii campului electric al unei sfere Incarcate In fata unei placi conductoare (Incarcare de imagine)

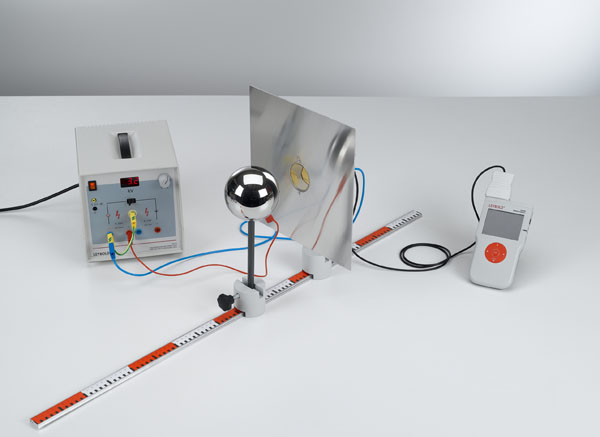

In experimentul Masurarea intensitatii campului electric al unei sfere Incarcate In fata unei placi conductoare (Incarcare de imagine), se masoara intensitatea campului electric la suprafata unei placi conductoare, la o anumita distanta r fata de o sfera incarcata. Gradienta campului din fata placii este echivalenta cu situatia in care, in locul placii, se afla o sfera cu sarcina opusa amplasata la distanta dubla fata de sfera initiala (sfera imagine). Acest lucru duce la o dublare a intensitatii campului electric in comparatie cu o sfera izolata.

Obiectivele experimentului includ:

Determinarea intensitatii campului electric E ca functie de tensiunea aplicata U.

Determinarea intensitatii campului electric E ca functie de distanta r intre sfera si placa.

Principiile experimentului se bazeaza pe urmatorul concept: Atunci cand se apropie o sfera incarcata de o placa conductoare, pe suprafata placii se genereaza o sarcina indusa care ecraneaza campul extern in interiorul placii conductoare. Campul din fata placii arata exact la fel ca si cum in locul placii ar fi o alta sfera cu sarcina opusa la dublul distantei. Sarcina si campul par a fi o imagine in oglinda pe suprafata placii conductoare; din acest motiv, se vorbeste despre o sfera imagine.

In experiment, se determina intensitatile campului electric in axa de simetrie la suprafata placii, la distanta r de sfera.

Importanta experimentului:
Aceasta analiza este vitala pentru intelegerea si aplicarea conceptelor de camp electric in contexte reale, cum ar fi proiectarea echipamentelor electrostatice, intelegerea comportamentului izolatoarelor si conductorilor in campuri electrice, si dezvoltarea aplicatiilor tehnologice care se bazeaza pe controlul si manipularea campurilor electrice.

Concluzii:
Experimentul nu doar ca valideaza teoria sarcinii imagine si principiile electrostatice, dar ofera si o baza practica pentru studiul interactiunilor complexe dintre sarcini electrice si conductoare, esential pentru progresul in domeniul ingineriei electrice si al fizicii aplicate. Rezultatele obtinute pot ajuta la dezvoltarea de noi tehnologii si la imbunatatirea celor existente, cu impact direct asupra multor industrii.
