Distorsiuni ale imaginii lentilei (in forma de butoi si de perna) si coma

Distorsiuni ale imaginii lentilei (in forma de butoi si de perna) si coma

Obiectivele Experimentului:

• Investigarea distorsiunii de tip “perna”.
• Investigarea distorsiunii de tip “butoi”.
• Investigarea fenomenului “coma”.

Introducere:

Lentilele sunt elemente optice folosite in multe aplicatii precum camere (digitale), microscoape, telescoape, ochelari, spectroscopii si aplicatii optoelectronice. In construirea acestor sisteme optice, erorile lentilelor sunt inevitabile.

Principii:

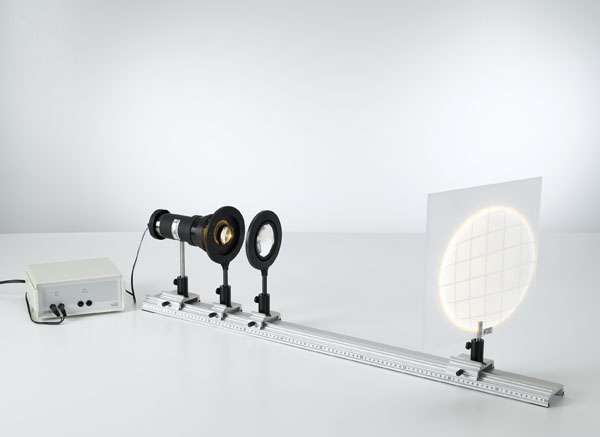

Atunci cand o lentila este folosita pentru a forma o imagine a unui obiect extins in doua dimensiuni (de exemplu, o imagine), imaginea obtinuta poate fi diferita de obiect . Aceasta se datoreaza faptului ca raportul dintre dimensiunea imaginii si dimensiunea obiectului (marire) se schimba odata cu distanta fata de axa optica. Ca rezultat, imaginea unui patrat luminat (obiect) pare distorsionata intr-o forma de perna  sau intr-o forma de butoi . Aceasta distorsiune este destul de nedorita atunci cand se masoara obiectele prin vizualizarea imaginilor lor. Aceste erori de distorsiune pot fi evitate prin forma adecvata a lentilelor. Toate aceste principii pot fi observate in experimentul Distorsiuni ale imaginii lentilei si coma.

O alta aberatie apare atunci cand se formeaza imagini cu raze a caror directie formeaza un unghi cu axa lentilei. Acest efect se numeste “coma” si este legat de distorsiunea unilaterala a imaginilor, adica o distorsiune “plumb-like” sau “blob-like”.
