Determinarea vitezei vantului cu o sonda de presiune Prandtl – Masurarea presiunii cu manometrul de precizie

Determinarea vitezei vantului cu o sonda de presiune Prandtl – Masurarea presiunii cu manometrul de precizie

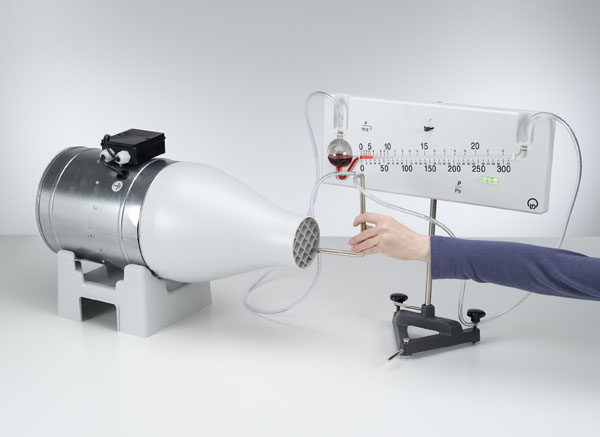

In experimentul Determinarea vitezei vantului cu o sonda de presiune Prandtl – Masurarea presiunii cu manometrul de precizie, obiectivul este determinarea vitezei curentului de aer. In acest context, presiunea dinamica (numita si “inaltimea presiunii”) este masurata folosind senzorul de presiune Prandtl ca diferenta dintre presiunea totala si presiunea statica, iar aceasta valoare este utilizata pentru a calcula viteza la o densitate cunoscuta ρ.

Scopurile experimentului includ:

• Masurarea presiunii dinamice.
• Determinarea vitezei vantului.
• Inregistrarea profilurilor de presiune de la diferite distante.

Sonda de presiune Prandtl, numita si tub Pitot-Prandtl, reprezinta un instrument esential in aerodinamica si mecanica fluidelor, folosit pentru a masura viteza unui flux de aer in conditii variate. Aceasta combina principiile unui tub Pitot si ale unui tub static intr-un singur instrument, oferind astfel o metoda eficienta pentru determinarea atat a presiunii totale cat si a presiunii statice intr-un punct dat al fluxului.

Presiunea totala este masurata cand orificiul sondei este orientat direct impotriva directiei curentului de aer. Acesta capteaza atat presiunea statica a aerului, cat si presiunea dinamica generata de miscarea aerului. Pe de alta parte, cand orificiul sondei este orientat perpendicular pe directia curentului, sonda masoara doar presiunea statica, care este presiunea exercitata de aerul care nu este in miscare.

Diferenta dintre presiunea totala si presiunea statica este cunoscuta sub numele de presiune dinamica. Aceasta presiune dinamica este direct legata de viteza fluxului de aer si poate fi utilizata pentru a calcula aceasta viteza folosind ecuatia lui Bernoulli, care stabileste o relatie intre viteza fluidului, presiunea statica si presiunea dinamica in cadrul unui flux incompresibil si nevascos.
