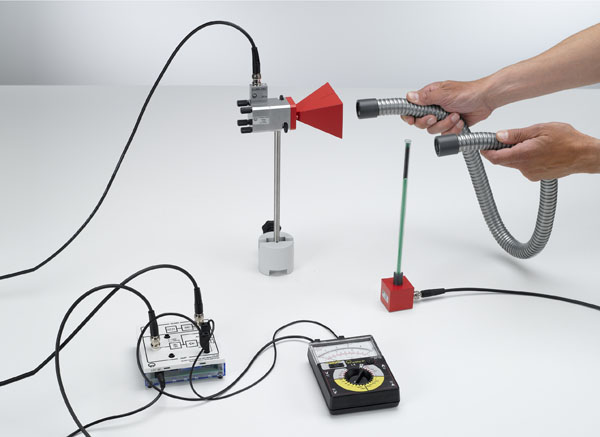

Experimentul Demonstratie calitativa a ghidarii microundelor de-a lungul unui ghid de unde metalic demonstreaza ghidarea undelor microunde printr-un ghid de unda metalic gol. Mai intai, sonda de camp electric este folosita pentru a verifica ca intensitatea radiatiei intr-o pozitie langa antena corn este foarte mica. Apoi, un ghid de unda metalic flexibil este montat si indoit astfel incat undele microunde sunt ghidate catre sonda de camp electric, unde sunt masurate cu o intensitate mai mare.

Obiectivele Experimentului:

Demonstrarea ghidarii aproape fara pierderi a undelor microunde printr-un ghid de unda metalic.

Demonstrarea ghidarii “indoite” a undelor microunde pe un ghid de unda metalic indoit intr-un loc arbitrar.

Principii:

Chiar si campurile puternice de unde microonda diverg in directia transversala cand se propaga in spatiul liber, astfel incat intensitatea campului scade cu cresterea distantei in directia propagarii. Aceasta dezavantaj poate fi evitata daca microundele sunt ghidate, de exemplu, printr-un ghid de unda.

Ghidul de unda este complet separat de spatiul inconjurator prin pereti conductivi si poate avea, de exemplu, o sectiune circulara. In experimentul dat, un ghid de unda metalic gol este utilizat pentru a ghida undele microunde. Sonda de camp electric este folosita pentru a verifica ca intensitatea radiatiei in afara ghidului de unda este scazuta. Apoi, ghidul de unda metalic este indoit pentru a ghida undele catre sonda de camp electric, unde intensitatea lor este masurata la un nivel mai inalt. Acest experiment ilustreaza modul in care undele microunde pot fi ghidate si manipulate folosind structuri metalice specifice, oferind o demonstratie clara a proprietatilor ghidarii undelor intr-un mediu controlat.
