Demonstrarea propagarii liniare a electronilor intr-un spatiu fara camp

Demonstrarea propagarii liniare a electronilor intr-un spatiu fara camp

Descriere:

Experimentul Demonstrarea propagarii liniare a electronilor intr-un spatiu fara camp confirma propagarea lineara a electronilor intr-un spatiu fara camp electric. In acest experiment, crucea malteza este conectata la potentialul anodei, iar umbra crucii malteze in fasciculul de electroni este comparata cu umbra luminii. Din coincidenta observata a umbrelor, putem concluziona ca electronii se propaga intr-o linie dreapta. Crucea malteza este apoi deconectata de la orice potential. Incarcaturile spatiale rezultate in jurul crucii malteze genereaza un potential de respingere, astfel incat imaginea pe ecranul fluorescent devine mai mare.

Obiectivele Experimentului:

Demonstrarea propagarii lineare a electronilor intr-un spatiu fara camp electric.

Principii:

Experimentul utilizeaza tubul cu cruce malteza pentru a demonstra propagarea liniara a electronilor intr-un spatiu fara camp electric. Existenta razelor catodice a fost investigata calitativ in experimente cu dioda cu tub vid si trioda cu tub vid.

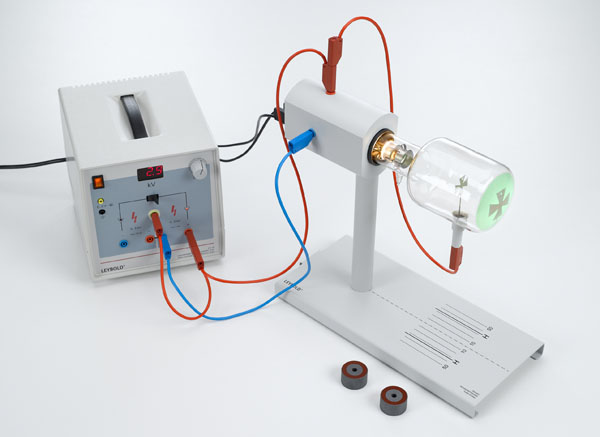

In tubul cu cruce malteza, electronii sunt accelerati de anod in directia unui ecran fluorescent, unde pot fi observati sub forma unei imagini luminoase. Pistolul cu electroni creeaza un fascicul divergent de electroni care imagineaza corpul plasat intre ecranul fluorescent si pistolul cu electroni pe ecranul fluorescent. O cruce malteza este plasata intre anod si ecranul fluorescent, umbra acesteia fiind vizibila pe ecranul fluorescent. Crucea malteza poate fi conectata la orice potential printr-o conexiune separata.

In experiment, se demonstreaza propagarea liniara a electronilor intr-un spatiu fara camp electric. Pentru aceasta, crucea malteza este conectata la potentialul anodei, iar umbra crucii malteze in fasciculul de electroni este comparata cu umbra proiectata de lumina. Din dimensiunea identica observata a celor doua umbre se poate concluziona ca electronii se misca intr-o linie dreapta. Un magnet poate fi folosit pentru a devia electronii datorita fortei Lorentz; atunci umbra pare sa fie deplasata si usor distorsionata.

Apoi, crucea malteza este lasata fara potential si este incarcata negativ de electronii care lovesc in ea. In acest caz, incarcaturile create in spatiul din jurul crucii malteze genereaza un potential de respingere, astfel incat imaginea de pe ecran pare sa fie marita si distorsionata.

Note de Siguranta:

Tubul cu cruce malteza este un cilindru de sticla subtire evacuat. Exista pericol de implozie!

Nu expuneti tubul la nicio incarcatura mecanica.

Conectati tubul cu cruce malteza doar cu ajutorul cablurilor de siguranta.

Respectati instructiunile de utilizare pentru tubul cu cruce malteza (555 620) si suportul pentru tub (555 600).
