Aplicarea fluorescentei cu raze X pentru analiza nedistructiva a compozitiei chimice

Aplicarea fluorescentei cu raze X pentru analiza nedistructiva a compozitiei chimice

Descoperiti tainele compozitiei chimice cu ajutorul fluorescentei cu raze X! Experimentul Aplicarea fluorescentei cu raze X pentru analiza nedistructiva a compozitiei chimice utilizeaza fluorescenta cu raze X pentru a efectua o analiza calitativa a substantelor din patru probe de aliaje, incluzand otel crom-nichel, doua tipuri diferite de alama si un magnet din pamanturi rare.

Obiectivele Experimentului:

• Inregistrarea spectrelor de fluorescenta pentru mai multe aliaje.
• Analiza calitativa a spectrului de fluorescenta: determinarea elementelor prezente in aliaj.

Principiul Functionarii:

Atunci cand o mostra este iradiata cu fotoni de raze X de inalta energie, aceasta va emite linii caracteristice de raze X a caror energie depinde de numarul atomic al elementului din materialul probei. Aceasta relatie (legea lui Moseley) a fost deja studiata impreuna cu spectrele de fluorescenta cu raze X ale mai multor elemente.

Daca o mostra consta dintr-un compus chimic sau amestec, spectrul sau de fluorescenta va fi si el complex. Deoarece electronii interni intre care apar tranzitiile cu raze X nu sunt implicati in legaturile chimice, liniile caracteristice sunt in mare masura independente de legaturile chimice ale elementului. Acest lucru inseamna ca spectrele de fluorescenta cu raze X ale unui compus chimic sunt, intr-o prima aproximare, o suprapunere a spectrelor componentelor sale.

Pentru analiza calitativa a compozitiei chimice a probei, initial, toate varfurile gasite in spectrul de fluorescenta sunt corelate cu elementele. Acest lucru se face folosind valorile energiilor liniilor caracteristice gasite in tabel. Informatii despre concentratiile relative ale elementelor individuale din compus pot fi obtinute din intensitatile relative ale liniilor lor de fluorescenta.

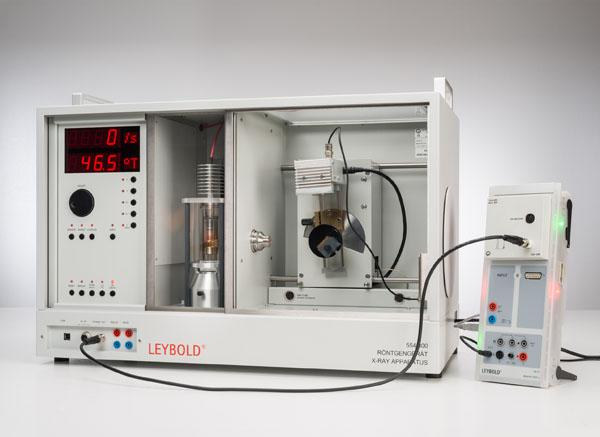

Configuratia Experimentului:

Ghidati cablul de conexiune pentru sursa de alimentare de pe masa prin canalul gol al aparatului cu raze X si conectati-l la mufa mini-DIN a detectorului de energie cu raze X.

Fixati suportul senzorului cu detectorul de energie cu raze X montat in bratul senzorului goniometrului.

Conectati iesirea de semnal a detectorului de energie cu raze X la mufa BNC SIGNAL IN a aparatului cu raze X cu ajutorul cablului BNC inclus.

Asigurati destul cablu de conexiune pentru a permite miscarea completa a bratului senzorului.

Apasati butonul SENZOR si setati unghiul senzorului cu ajutorul reglajului rotativ MANUAL la 90°.

Setati distanta dintre apertura fantei colimatorului si axa de rotatie, precum si intre axa de rotatie si fereastra detectorului de energie cu raze X, ambele la 5 pana la 6 cm.

Apasati butonul TINTA si ajustati unghiul tintei manual cu ajutorul butonului rotativ MANUAL la 45°.

Conectati Senzorul-CASSY la computer si conectati cutia MCA.

Conectati iesirea SIGNAL OUT din panoul de conexiuni al aparatului cu raze X la cutia MCA cu ajutorul cablului BNC.

Cu ajutorul acestei configuratii precise, suntem pregatiti sa dezvaluim secretele compozitiei chimice a diferitelor aliaje, aducand lumina in lumea complexa a materialelor.
