Absorbtia la margine: filtrarea razelor X

Absorbtia la margine: filtrarea razelor X

Acest kit de experiment, Absorbtia la margine: filtrarea razelor X, va permite sa filtrati razele X folosind marginea de absorbtie a unui absorbant, adica trecerea abrupta de la o zona de absorbtie redusa la una de absorbtie ridicata.

Obiectivele experimentului:

• Inregistrarea spectrului nefiltrat al unui tub de raze X si a spectrului filtrat folosind o folie de zirconiu.
• Compararea intensitatilor liniilor caracteristice in spectrul filtrat si nefiltrat.

Principii:

Cand razele X trec prin materie, ele sunt atenuate prin absorbtie si dispersie a fotonilor de raze X; adesea predomina efectul de absorbtie. Acest lucru se datoreaza in principal ionizarii atomilor, care elibereaza un electron dintr-un strat intern, cum ar fi stratul K. Acest lucru poate avea loc doar atunci cand energia cuantica a fotonului X corespunde energiei de ionizare a stratului respectiv.

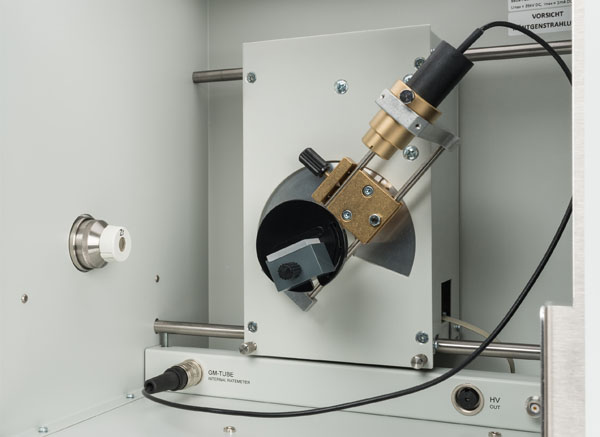

Acest experiment masoara spectrul unui tub de raze X cu anod de molibden, atat nefiltrat, cat si filtrat, folosind o folie de zirconiu. Un goniometru cu cristal de NaCl si un tub Geiger-Müller configurat in conformitate cu legea lui Bragg sunt folosite pentru a inregistra intensitatile in functie de lungimea de unda. Cristalul si tubul counter sunt pivotate in raport cu fasciculul de raze X incident intr-o configuratie 2θ, adica tubul counter este rotit la un unghi de doua ori mai mare decat cristalul

Configuratie:

Acest kit de experiment va ofera o oportunitate valoroasa de a intelege si investiga absorbtia razele X si spectrele lor, precum si influenta filtrului de absorbtie asupra spectrului. Este un instrument util pentru studenti, cercetatori si pasionati de stiinta interesati de domeniul radiografiei si a spectrometriei de raze X.
